Штабелер электрический TISEL ES15 FTX460 EPS+PL (г/п 1,5 т, h=4,6 м, АкБ 24В/350 А-ч)

Нет в наличии

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198
Характеристики	1.1	Производитель			TISEL TECHNICS
	1.2	Модель			ES15 FTX460
	1.3	Привод			Электрический
	1.4	Управление			Ведомый оператором
	1.5	Номинальная грузоподъемность	Q	кг	1500
	1.6	Центр нагрузки	c	мм	600
	1.8	Расстояние от оси до спинки вил	x	мм	751
	1.9	Колесная база	y	мм	1526
Вес	2.1	Собственный вес (включая АКБ)		кг	1596
	2.2	Нагрузка на переднюю/заднюю ось с грузом		кг	1345/1663
	2.3	Нагрузка на переднюю/заднюю ось без груза		кг	955/553
Колеса, шасси	3.1	Тип шин			PU
	3.2	Размер передних (ведущих) шин			Ø 230х75
	3.3	Размер задних шин			Ø 80×70
	3.4	Опорные колеса			Ø 124х60
	3.5	Кол-во колес спереди/сзади (х = ведущие)			1x + 2/4
	3.6	Колея передних колес	b10	мм	766
	3.7	Колея задних колес	b11	мм	390
Основные размеры	4.2	Высота сложенной мачты (min)	h1	мм	2080
	4.3	Свободный ход вид	h2	мм	1520
	4.4	Высота подъема	h3	мм	4515
	4.5	Высота выдвинутой мачты (max)	h4	мм	5115
	4.6	Начальный подъем вил	h5	мм	–
	4.9	Высота ручки управления min/max	h14	мм	945/1370
	4.12	Высота опущенных вил	h13	мм	85
	4.19	Общая длина	l1	мм	2110¹⁾
	4.20	Длина до спинки каретки вил	l2	мм	960¹⁾
	4.21	Общая ширина	b1/b2	мм	1000
	4.22	Размеры вил	s/e/l (мм)	мм	60/180/1150
	4.24	Ширина каретки вил	b3	мм	650
	4.25	Внешняя ширина между вил	b5	мм	570
	4.32	Клиренс по центру колесной базы	m2	мм	25
	4.33	Ширина рабочего прохода с поддоном 1000х1200 поперек вил	Ast	мм	2567¹⁾
	4.34	Ширина рабочего прохода с поддоном 800х1200 вдоль вил	Ast	мм	2519¹⁾
	4.35	Радиус разворота	Wa	мм	1717¹⁾
Рабочие характеристики	5.1	Скорость движения (с грузом/ без груза)	км/ч	км/ч	6.0/6.0
	5.2	Скорость подъема (с грузом/ без груза)	м/с	м/с	0.14/0.21
	5.3	Скорость спуска вил (с грузом/ без груза)	м/с	м/с	0.196/0.178
	5.8	Макс преодолеваемый уклон (с грузом/без груза)	%	%	6/12
	5.9	Время ускорения (с грузом/без груза) на 10 м			7.6/6.5
	5.10	Рабочий тормоз			Электромагнитный
Электрооборудование	6.1	Мощность двигателя движения S2 60 мин		кВт	1.3
	6.2	Мощность двигателя подъема S3 10%		кВт	3.0
	6.3	Класс аккумуляторной батареи			B, 3PZS
	6.4	Напряжение/Номинальная емкость батареи, K5		В/Ач	24/350
	6.5	Масса АКБ		кг	288
	6.6	Энергопотребление, цикл VDI		кВтч/ч	2.36
Прочее	8.1	Тип управления двигателем			AC
Прочее	8.4	Уровень шума на уровне головы оператора EN 12053	dB	A	69

Описание

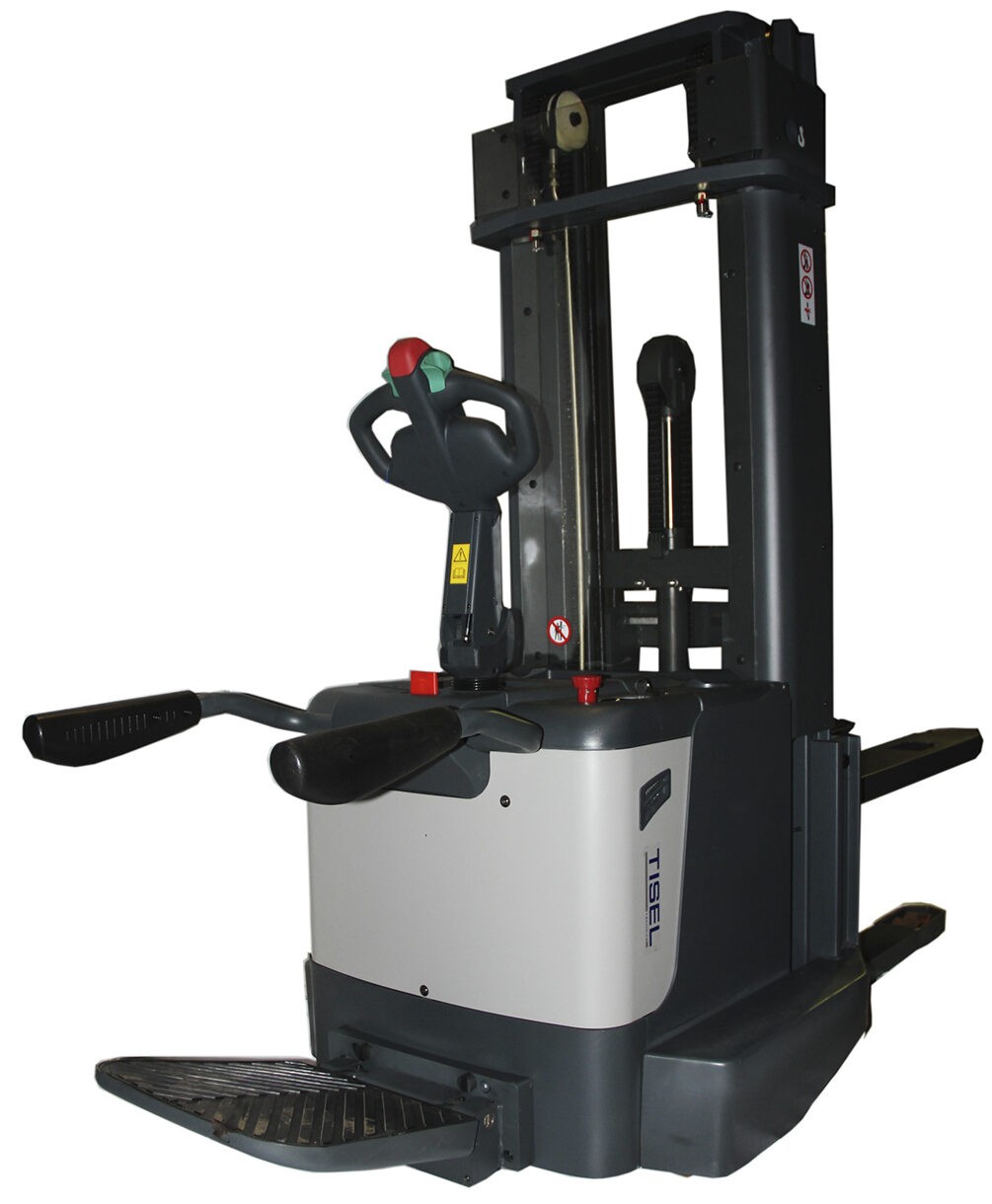

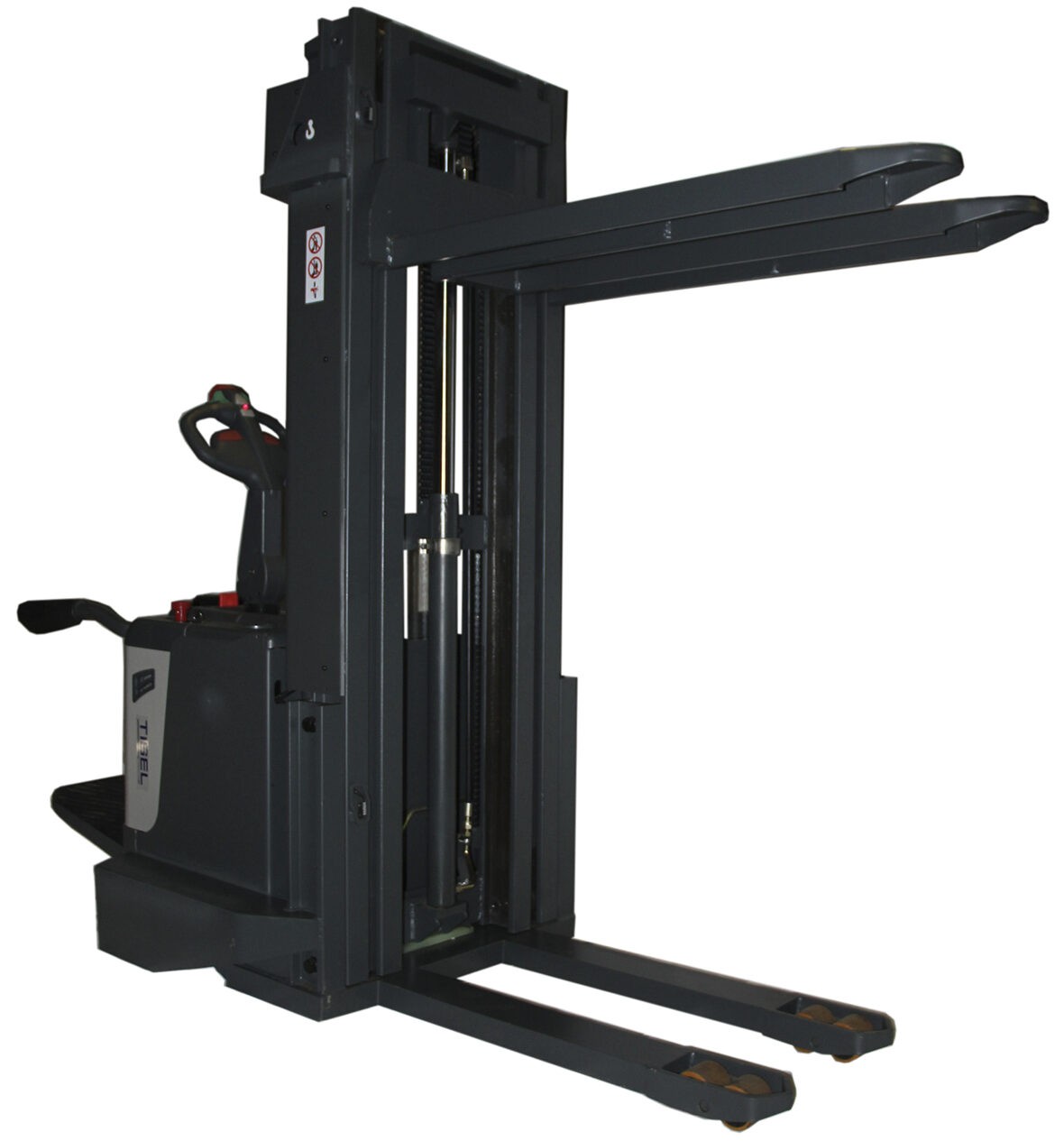

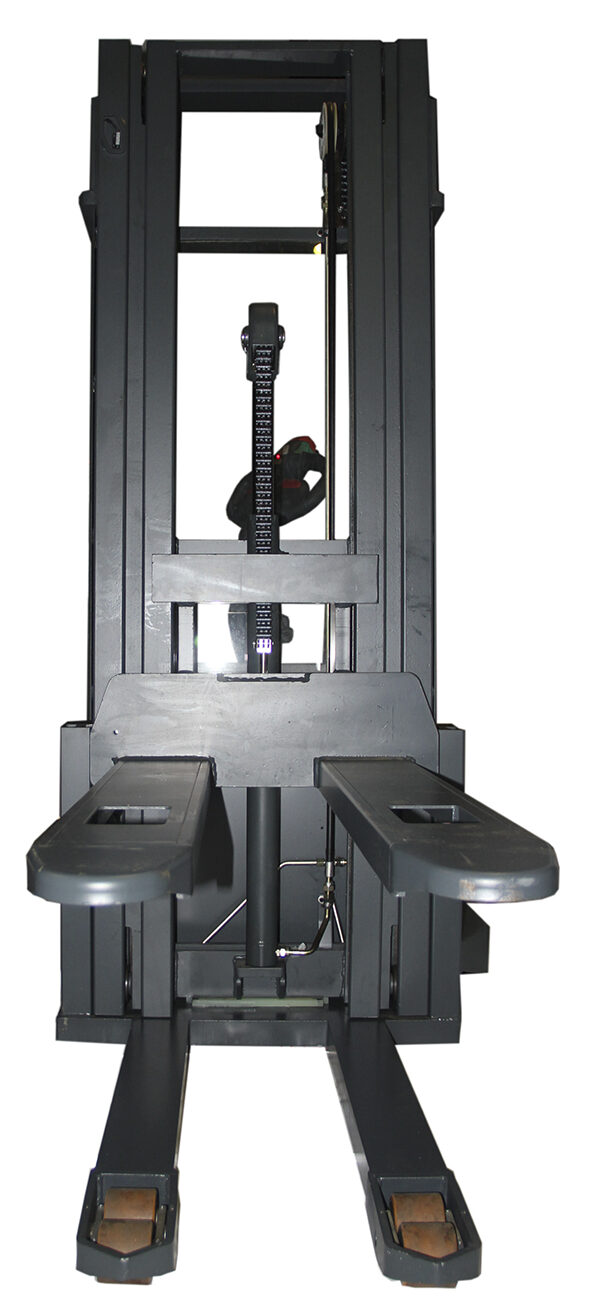

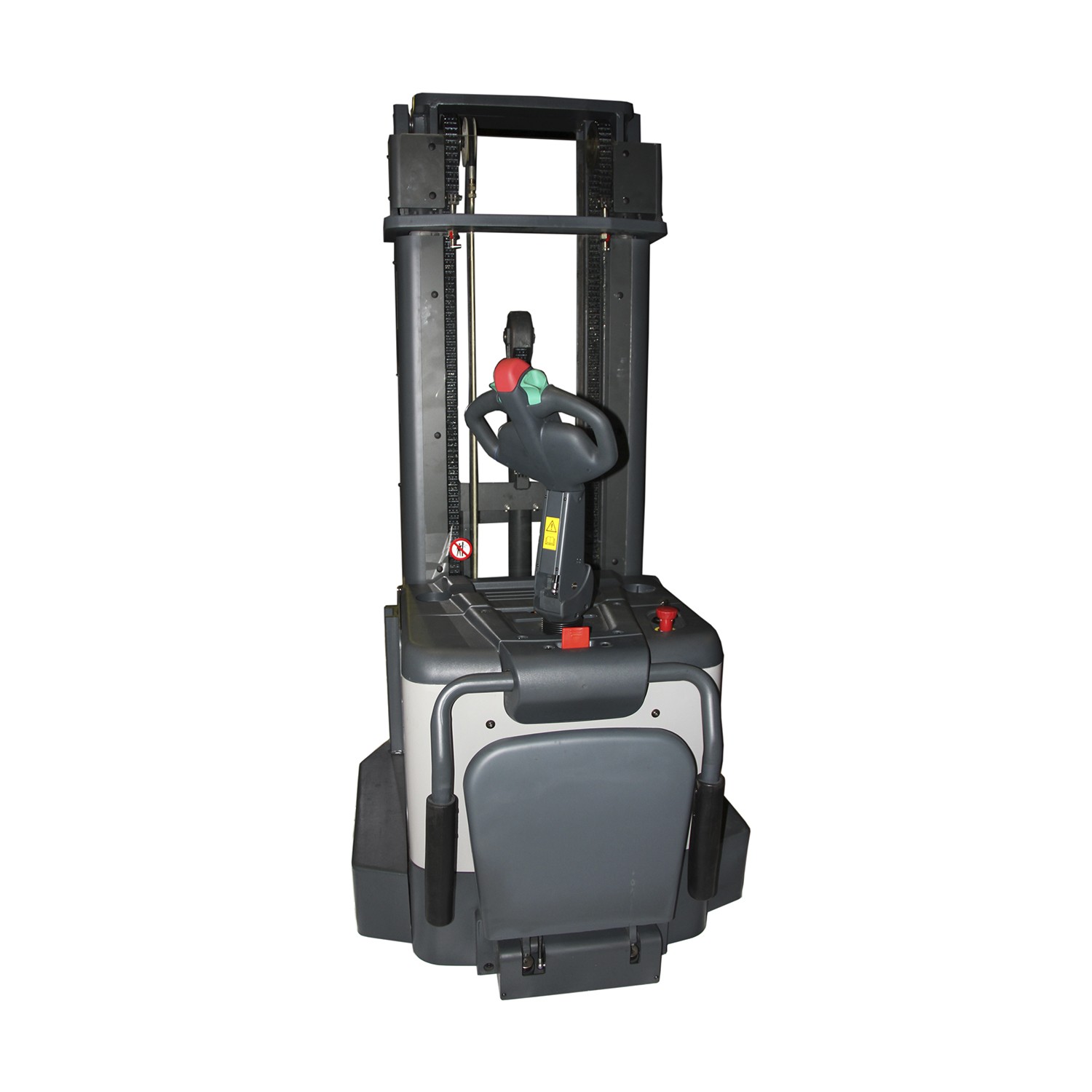

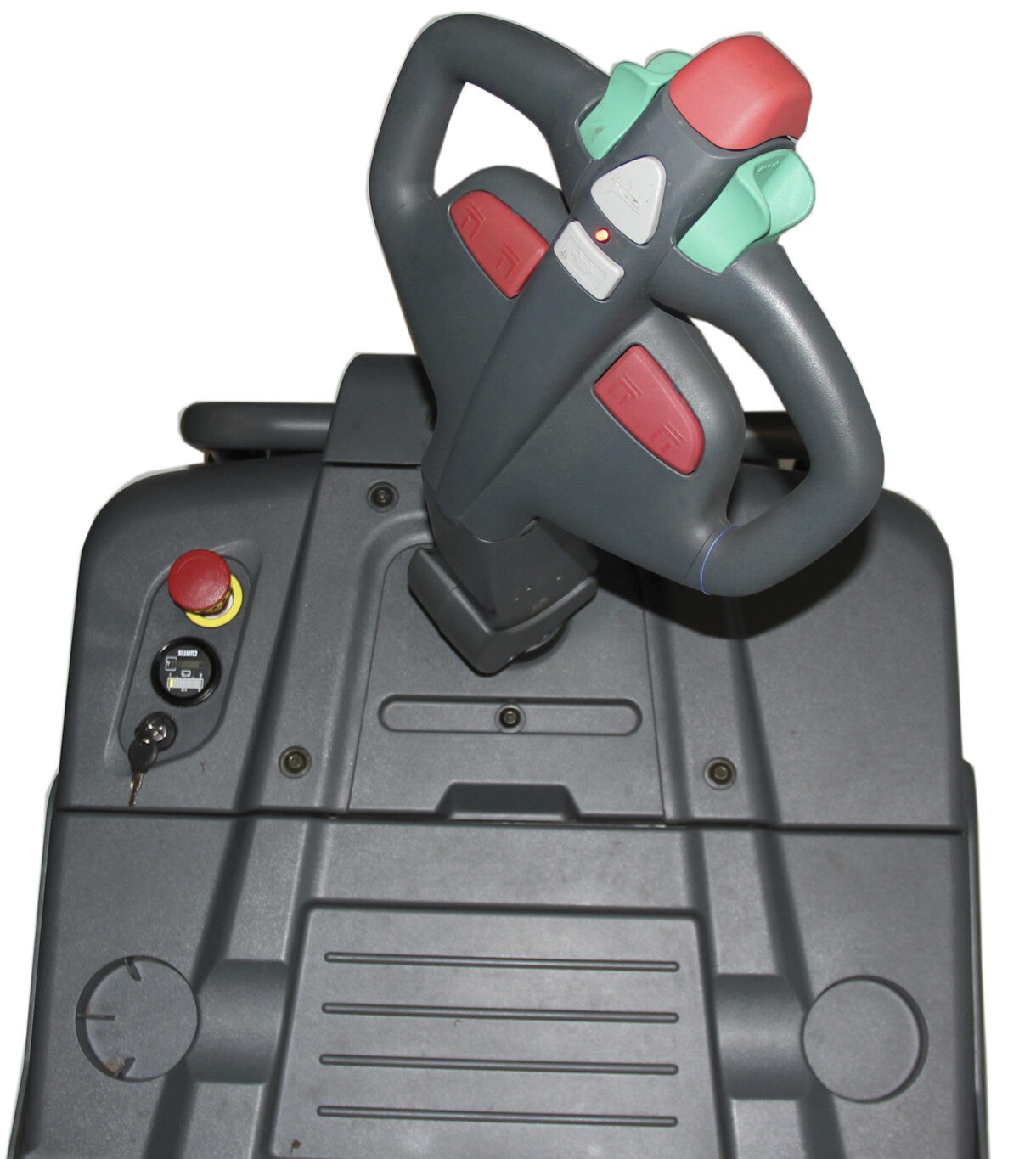

Самоходный электроштабелер Tisel Technics ES15 FTX460 EPS-PL с трехсекционной мачтой со свободным ходом и пропорциональным подъемом вил на 4.6 м с грузом 1.5 т, электроусилителем рулевого управления. Контроллер CURTIS AC, AC-двигатель хода, EPS – электроусилитель рулевого управления, PL – пропорциональный подъем/спуск вил, ручка REMA, откидная платформа и система боковой поддержки оператора, ЖК-дисплей с индикатором уровня заряда АКБ с возможностью отображать сервисные ошибки и счетчиком моточасов, свинцово-кислотные АКБ, внешнее зарядное устройство.

Самоходные электрические штабелеры Tisel серии ES15 – идеальное решение для бесперебойной работы на складах с высокой интенсивностью работы. Устойчивая и эргономичная конструкция позволяет оператору комфортно работать на складах с большими расстояниями между функциональными зонами, а также в стеллажных системах с большим количеством секций. Инновационные разработки примененные в штабелере Tisel ES15 FTX460 EPS-PL:

Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электрическая система управление тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление.
Созданные на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – интеллектуальная система безопасности при движении и работе на высоте. Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы. Автоматическое снижении скорости движения электроштабелера при подъеме вил свыше 30 см. Соответствует европейским стандартам EN1726-1 и EN1175-1.
